MMO Titan Anode für den kathodischen Schutz

Spezifikationen

• Substrat material: Titan (Ti)
• Beschichtung material: Gemischtes Metalloxid (MMO), Iridium-Tantal-Beschichtung, Ruthenium-Iridium-Beschichtung
• Produktions prozess: Sandstrahlen, Beizen, Bürsten beschichtung, Sintern, Qualitäts prüfung, Verpackung
• Formen: Erhältlich in Draht-, Rohr-, Stab-, Netz-, Streifen-und Scheiben formen
• Kategorie:

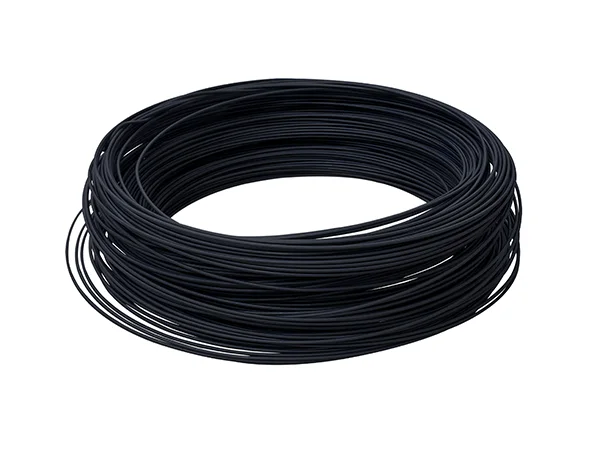

  MMO katho discher Schutz Anoden draht

  Haupt sächlich in kathodischen Zwangs schutzsystemen für unterirdische Rohrleitungen, Lagertanks und andere vergrabene Metall komponenten verwendet.

  Beschichtung: Iridium-Tantal/Ruthenium-Iridium

  Tabelle 1: MMO katho discher Schutz Anoden draht

  Zahl	Durchmesser (mm)	Länge (m)	Aktuelle Ausgabe (mA/m)	Lebensdauer (Jahre)	Anwendungen
  Draht-1	10	> 100/roll	15-100	20-40	Lagertanks, Tankstellen
  Draht-2	1.5	> 100/roll	15-100	20-40	Lagertanks, Tankstellen
  Draht-3	2	> 100/roll	15-100	20-40	Lagertanks, Tankstellen
  Draht-4	3	> 100/roll	15-100	20-40	Lagertanks, Tankstellen
  Andere Spezifikationen können nach Kundenwunsch angepasst werden.

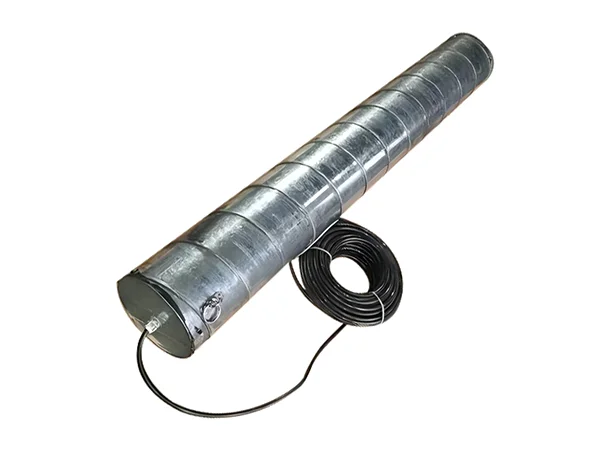

  MMO Kathodische Schutz Anoden röhre

  Kann direkt als nackte Anoden in Süßwasser-oder Meeres umgebungen angewendet oder als flach vergrabene Anoden betten und tiefe Brunnen anoden betten in vor verpackten Formen konfiguriert werden.

  Beschichtung: Iridium-Tantal/Ruthenium-Iridium

  Tabelle 2: MMO Kathodische Schutz Anode Draht rohr

  Zahl	Außen durchmesser (mm)	Dicke (mm)	Länge (m)	Fläche (m2 )	Aktuelle Ausgabe (mA/m)	Lebensdauer (Jahre)
  Rohr-1	16	1.0	1000	0,05	5	20-30
  Rohr-2	16	1.0	1000	0,05	30	20-30
  Rohr-3	19	1.0	1000	0.06	6	20-30
  Rohr-4	19	1.0	1000	0.06	36	20-30
  Rohr-5	25	1.0	1000	0.08	8	20-30
  Rohr-6	25	1.0	1000	0.08	48	20-30
  Rohr-7	32	1.0	1000	0.10	10	20-30
  Rohr-8	32	1.0	1000	0.10	60	20-30
  Andere Spezifikationen können nach Kundenwunsch angepasst werden.

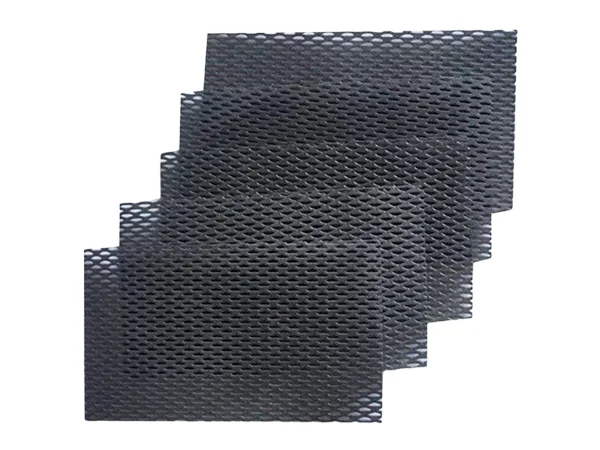

  MMO Kathodische Schutz Anode Netz

  Haupt sächlich für den kathodischen Schutz von Stahls täben in Beton in atmos phä rischen Umgebungen verwendet.

  Beschichtung: Iridium-Tantal

  Tabelle 3: MMO-Kathodische Schutz-Anoden-Maschen

  Zahl	Breite (mm)	Dicke (mm)	Länge (m)	Maschenweite (m)	Aktuelle Ausgabe (mA/m)	Lebensdauer (Jahre)
  Mesh-1	10	0,6	76	2,5 × 4,6	1.32	30-100
  Mesh-2	13	0,6	76	2,5 × 4,6	1.65	30-100
  Mesh-3	19	0,6	76	2,5 × 4,6	2.42	30-100
  Mesh-4	25	0,6	76	2,5 × 4,6	3.20	30-100

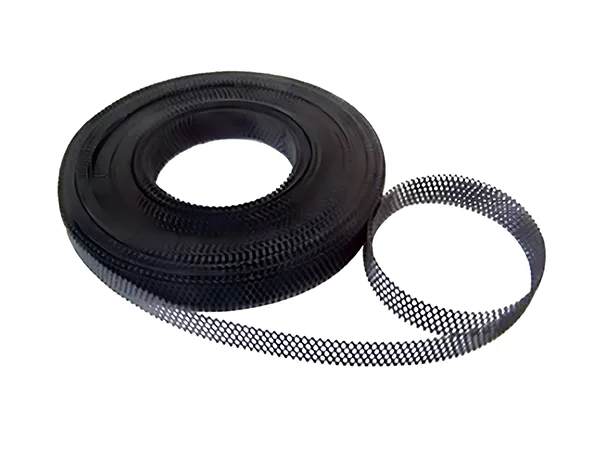

  MMO Kathodische Schutz Anoden gürtel

  Haupt sächlich im kathodischen Schutz der äußeren Bodenplatte von Lagertanks angewendet.

  Beschichtung: Iridium-Tantal

  Tabelle 4: MMO Kathodische Schutz Anoden gürtel

  Zahl	/	Breite (mm)	Dicke (mm)	Länge (m)	Aktuelle Ausgabe (mA/m)	Lebensdauer (Jahre)	Anwendungen
  Gürtel-1	Streifen anode	6.35	0.635	152	17	20-50	Vorrats behälter
  Gürtel-2		6.35	0.635	152	34	20-50	Vorrats behälter
  Gürtel-3		6.35	0.635	152	43	20-50	Vorrats behälter
  Gürtel-4	Leitfähiger Streifen	12.70	0.900	152	86	20-50	Vorrats behälter

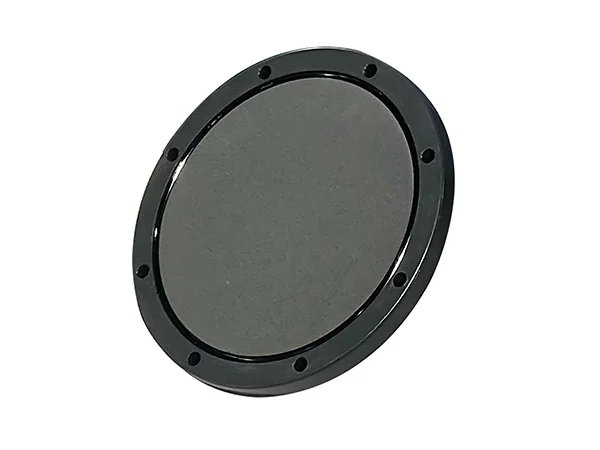

  MMO Disc Anode

  Wird haupt sächlich zum katho dischen Schutz von Rümpfen, Toren und Innenwänden von Lagertanks in Süßwasser-, Salz-und Meerwasser umgebungen verwendet.

  Beschichtung: Iridium-Tantal/Ruthenium-Iridium

  Tabelle 5: MMO-Disc-Anode

  Zahl	Durchmesser (m)	Dicke (m)	Aktuelle Ausgabe (mA/m)	Lebensdauer (Jahre)
  Scheibe-1	100	2.0-5.0	5	20
  Scheibe-2	270	2.0-5.0	35	20
  Scheibe-3	320	2.0-5.0	49	20
  Scheibe-4	458	2.0-5.0	99	20
  Andere Spezifikationen können nach Kundenwunsch angepasst werden.

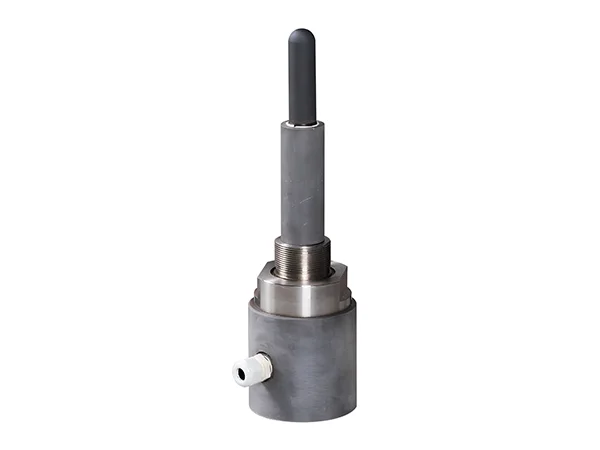

  MMO-Sonde Anode

  Haupt sächlich in eingeprägten aktuellen kathodischen Schutzsystemen für die Innenflächen von Rohrleitungen, Wassertanks, Druck behältern usw. angewendet.

  Beschichtung: Iridium-Tantal/Ruthenium-Iridium

  Tabelle 6: MMO-Sonde Anode Rod

  Zahl	Durchmesser (mm)	Länge (mm)	Fläche (m 2 )	Aktuelle Ausgabe (mA/m)	Lebensdauer (Jahre)	Anwendungs szenarien
  Sonde-1	12	1000	0,04	4	20	Pipeline, Wassertank, Druck behälter
  Sonde-2	12	1000	0,04	24	20
  Sonde-3	20	1000	0.06	6	20
  Sonde-4	20	1000	0.06	36	20
  Andere Spezifikationen können nach Kundenwunsch angepasst werden.

Standard

• Titans ub strat Nutzungs standards:

  Tabelle 7: Chemische Zusammensetzung normen für Titans ub strate

  Chemische Zusammensetzung	Eisen (Fe)	Kohlenstoff (C)	Stickstoff (N)	Wasserstoff (H)	Sauerstoff (O)	Titan (Ti)	Andere
  Maximaler Inhalt	0,20%	0,08%	0,03%	0,02%	0,18%	Restbetrag	0,40%

• Verbesserte Lebensdauer Tests tandard:

  Tabelle 8: Standard für die Prüfung verbesserter Lebensdauer der Beschichtung

  System	Medium	Aktuelle Dichte (A/m3)	Temperatur (°C)
  Iridium-Tantal	1 mol/L Na2SO4	20000	40 ± 5
  Nagel abhängigkeit	1 mol/L H2SO4	20000	40 ± 5

Galerie

Inspektion des Produktions linien materials

Draht qualitäts prüfung

Drahts tapeln
