燒結方形和荷蘭編織網-五層

五層燒結網是在真空中通過燒結 (擴散結合) 具有不同開口和直徑的五層絲網的標準組合,提高了不鏽鋼編織絲網的特性。 通過將不同金屬絲網的接觸點結合在一起,五層燒結網已經成為具有增強的機械強度、高滲透性和更好的結構完整性的集成多孔材料,因為燒結過程保持了最細的網層的良好過濾等級,以及較粗的支撐層的機械強度。 除此之外,熱量和壓力結合在一起,在金屬絲網的每個交叉點處形成分子擴散焊縫,其中金屬絲網彼此交叉和交叉,這反過來提高了燒結網的耐溫性和耐壓性。 由於其獨特的功能,五層燒結網廣泛用於擴散,通氣口,許多領域的過濾器,如氣體分布,聚酯過濾,水處理等。

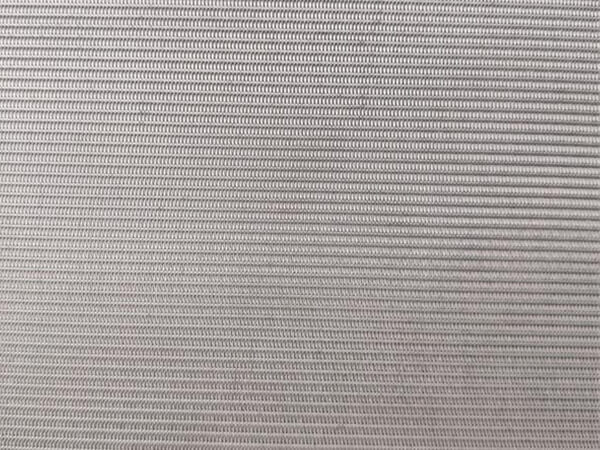

五層燒結網前視圖

五層燒結網的後視圖

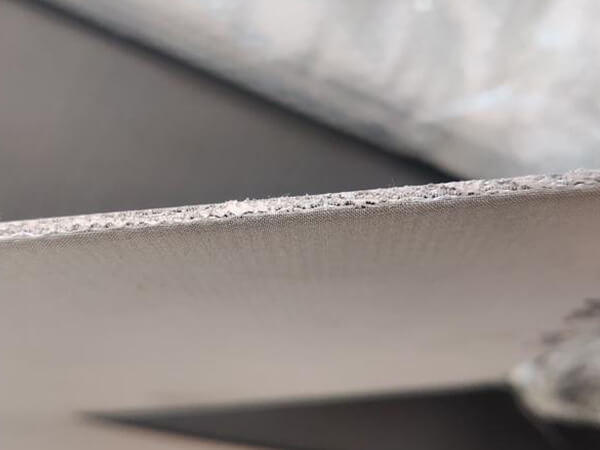

五層燒結網的側視圖

規格

  • 材料:不銹鋼 316 L,不銹鋼304,304 L,316,其他材料可以訂做。
  • 過濾精度:1微米至200微米 。
  • 耐熱性:600 °C 。
  • 標準厚度:1.7毫米 。
  • 標準尺寸:480毫米 × 480毫米、480毫米 × 980毫米、500毫米 × 1000毫米、600毫米 × 1200毫米、610毫米 × 1219毫米、610毫米 × 1250毫米、1000毫米 × 1000毫米、1200毫米 × 1200毫米 ,其他尺寸可根據客戶需求設計。
  • 最大尺寸:1219毫米 × 1219毫米 。
  • 類型分類:荷蘭 燒結編織網和方形燒結編織網。

功能

  • 高壓下穩定的過濾等級。
  • 機械強度高。
  • 易於焊接,剪切,衝壓成各種形狀。
  • 良好的耐腐蝕性和耐磨性。
  • 易於清洗,可多次重複使用。

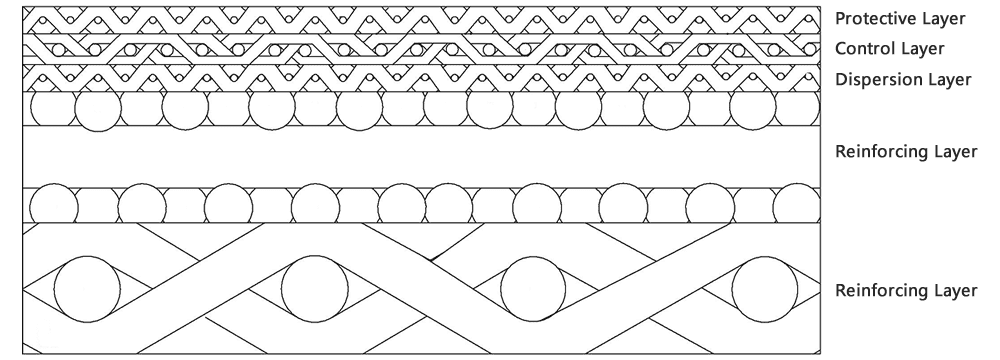

五層燒結網結構圖,兩層加強層和一層保護層,過濾精度穩定,強度好,反沖洗方便。

五層燒結荷蘭編織絲網規格
代碼 標稱過濾器額定值 (µ m) 結構 總厚度 (mm) 重量/平方英尺 (kg)
MIC1L5 1 200 / 400 × 2800 / 200 / 12 × 64 / 64 × 12
100 / 400 × 2800 / 100 / 12 × 64 / 64 × 12
1.69926 1.1804
MIC2L5 2 100 / 325 × 2300 / 100 / 12 × 64 / 64 × 12 1.69926 1.1804
MIC5L5 5 100 / 200 × 1400 / 100 / 12 × 64 / 64 × 12 1.69926 0.2838
MIC10L5 10 100 / 165 × 1400 / 100 / 12 × 64 / 64 × 12 1.69926 0.2838
MIC15L5 15 100 / 165 × 1200 / 100 / 12 × 64 / 64 × 12 1.69926 1.1804
MIC20L5 20 100 / 165 × 800 / 100 / 12 × 64 / 64 × 12 1.69926 1.1804
MIC25L5 25 100 / 165 × 600 / 100 / 12 × 64 / 64 × 12 1.69926 0.2838
MIC30L5 30 100 / 400 / 100 / 12 × 64 / 64 × 12
100 / 450 / 100 / 12 × 64 / 64 × 12
1.69926 1.1804
MIC40L5 40 100 / 325 / 100 / 12 × 64 / 64 × 12 1.69926 0.2838
MIC50L5 50 100 / 250 / 100 / 12 × 64 / 64 × 12 1.69926 1.1804
MIC75L5 75 100 / 200 / 100 / 12 × 64 / 64 × 12 1.69926 0.2838
MIC100L5 100 100 / 150 / 100 / 12 × 64 / 64 × 12 1.69926 0.2838
MIC120L5 120 100 / 120 / 100 / 12 × 64 / 64 × 12 1.69926 0.2838
注: 1. 孔隙率: 37%。 2. MIC: 微米,L: 層。
過濾性能-五層燒結網
類型 透氣性L/min.dm2 額定微米 (µ m) 泡點壓力 (Pa) 8%
FP-05 200 2.5 - 7.5 5000
FP-10 250 7.5 - 12.5 3700
FP-15 350 12.5 - 17.5 2600
FP-20 450 17.5 - 22.5 1950
FP-30 550 27.5 - 35 1230
FP-40 650 35 - 45 1020
FP-50 750 45 - 60 860
FP-70 900 60 - 80 690
FP-100 950 80 - 120 630
註: FP-過濾性能,05-過濾等級為五級。

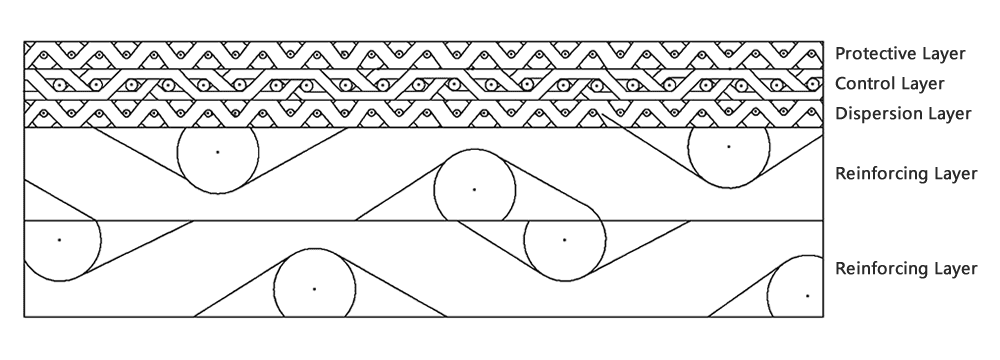

燒結方形編織金屬絲網的一個結構圖,保護層和增強層有助於剛度。

規範-五層燒結方形編織網
代碼 結構 厚度 (mm) 重量 (kg/m2) 孔隙率 (%)
FSWM - 1.9 30/過濾層/60 / 20 / 16 1.9 5.3 52
FSWM - 2.5 80/過濾層/30 / 10 / 8.5 2.5 8.8 55

  1. 過濾器等級從2 µ m到200 µ m不等,過濾層根據客戶的需求選擇。
  2. 孔隙率以20目為標準。

應用程序

五層燒結網的典型應用包括聚合物、食品、水、化妝品、製藥、化學品和液壓燃料的過濾。 它也用於散裝物料的流態化在貨車,輸送機,乾燥器,冷卻器和存儲筒倉。

產品展示

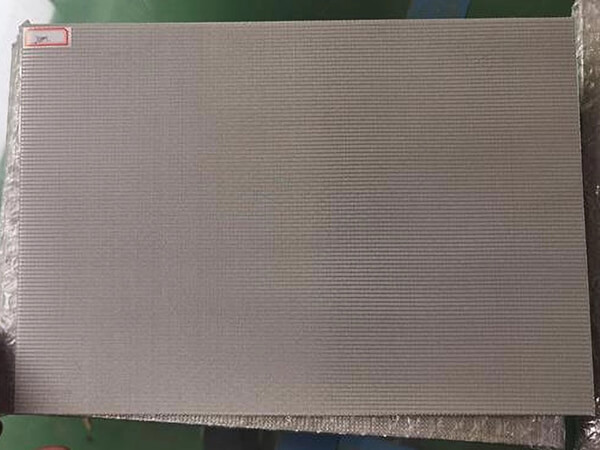

五層燒結網矩形板

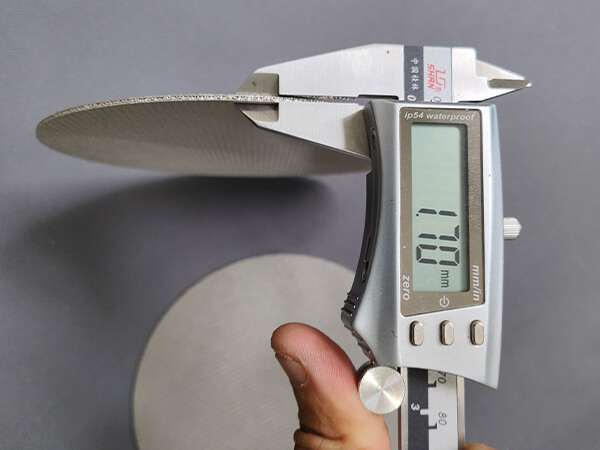

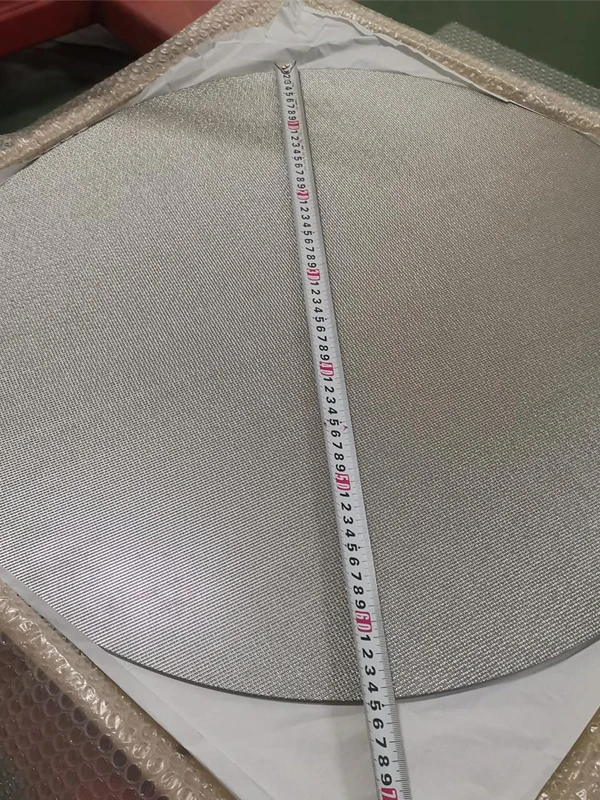

5層燒結網格圓盤

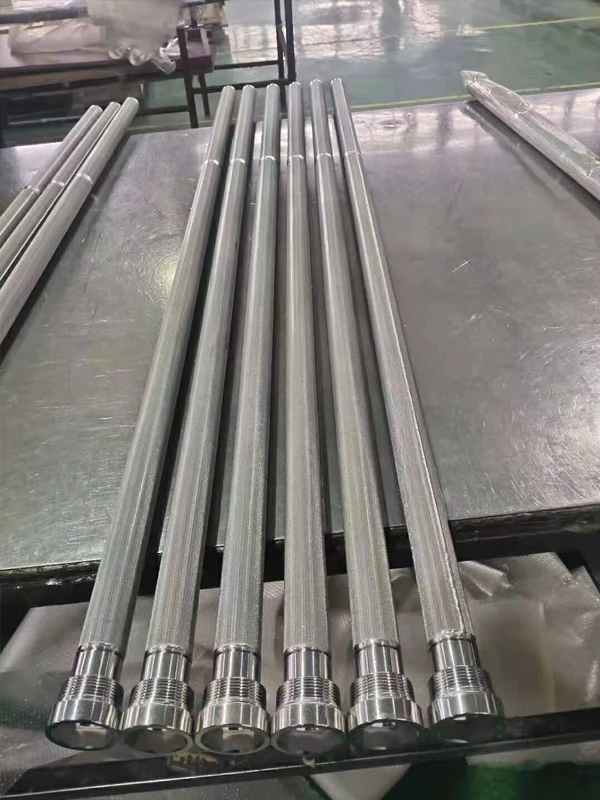

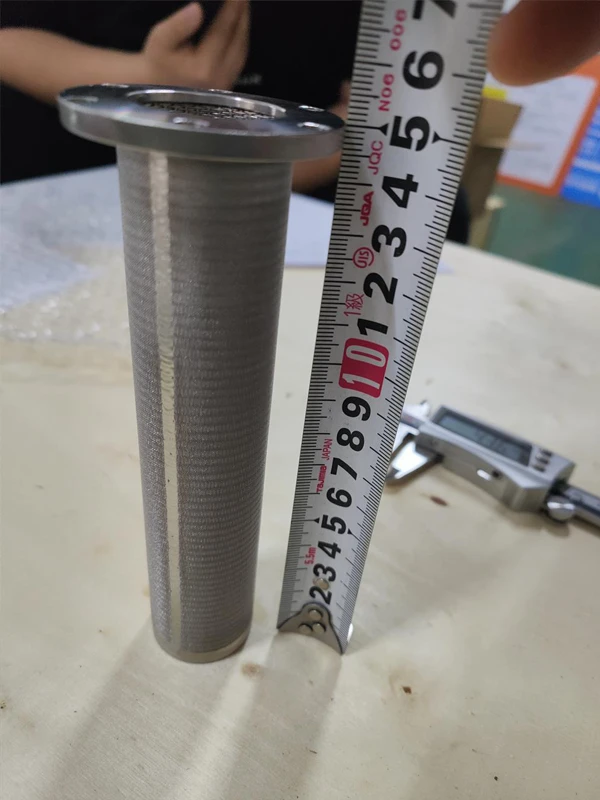

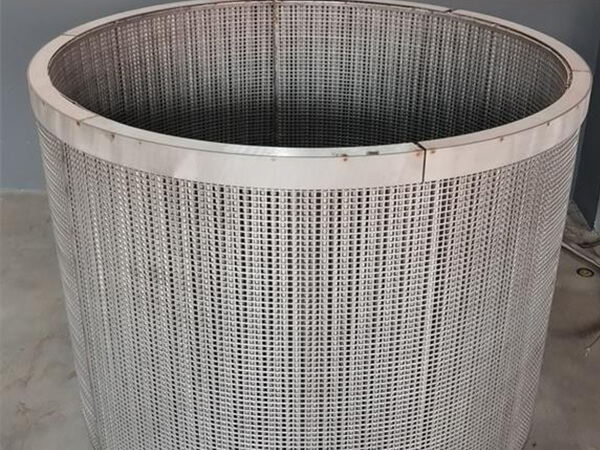

五層燒結網濾筒

五層燒結網濾筒前視圖

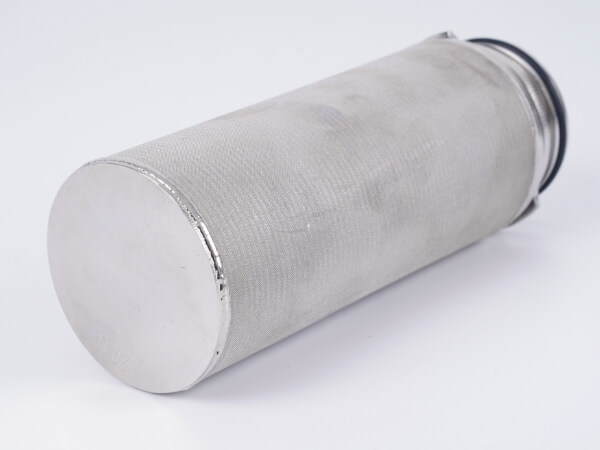

五層燒結網濾筒的側視圖

五層燒結網濾筒的側視圖

五層燒結網濾筒內

五層燒結網濾筒包裝

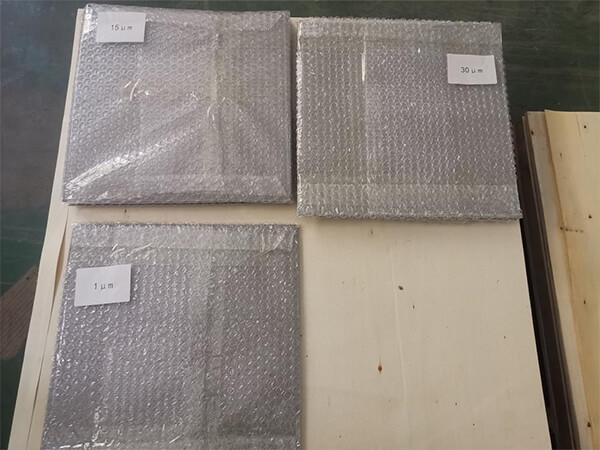

包裝五層燒結網板

常見問題

聚合物過濾、石油化工和煉油、製藥生產、天然氣、新能源等行業,或處理粉塵顆粒,如金屬粉/蒸氣、膠凝顆粒、碳粉、滑石粉、植物孢子、細菌等粉塵顆粒。

我們可以根據您的特定需求設計和定製五層燒結網產品。 只需向我們提供以下基本信息: 形狀、應用、安裝結構、流量、壓降、工作壓力、工作溫度、材料,然後我們經驗豐富的工程師將為您提供合適的解決方案,供您參考和選擇。

它在室溫下可以承受高達480 °C的高溫,在瞬態溫度下可以承受600 °C的高溫。

五層燒結網流量特性:

3 flow rate characteristic diagrams for air, water, and oil medium

標準材料SS304,SS304L,SS316,SS316L。 我們還可以定製特殊合金,如哈氏C-276,蒙耐合金400,Inconel 600,SS904,SS904L,雙相不鏽鋼2205等。

它可以通過逆流水、過濾、超聲波、熔化、烘烤等方式清洗。 它特別適合於反沖洗。

燒結網的反洗是通過從機器內對網加壓並在反洗期間快速打開反洗方閥來實現的。 反沖洗產生高的反向順勢壓差,其有效地從元件表面去除污染物。
